垂直螺旋输送机

  垂直螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送垂直螺旋输送机物料的不同有实体面型、带式面型、叶片面型等型式。垂直螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。

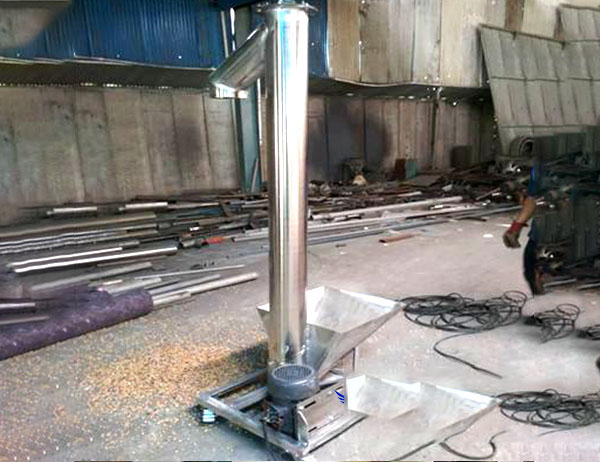

厂家图片

原理动画视频

  垂直螺旋输送机是旋转的螺旋叶片将物料推移而进行螺旋输送机输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。

设计优缺点

  垂直螺旋输送机的优点

  1、适合各种散状物料的垂直提升

  垂直螺旋输送机非常适合处理从自由流动到轻微迟缓的干燥到半流体材料。

  2、提升高度可达8米

  用于将粉末提升/装载到填充料斗和/或筒仓所需的高度，高度可达8米，当需要增加提升高度时，通常需要中间吊架或稳定器轴承来消除过度的螺旋偏转。

  3、占地面积小

  垂直螺旋输送机与斗式提升机或气力输送系统相比，垂直螺旋输送机具有最紧凑的整体尺寸。

  4、密封性好

  全封闭设计，满足防尘要求，改善了输送环境。

  垂直螺旋输送机的缺点

  1、输送物料有限，易破碎

  与普通螺旋输送机相比，一般用于输送类似的面粉、粉状物料和小颗粒物料，因为物料向上运动时，自身的重力和设备的离心力会发生碰撞。输送效率;螺旋叶片会与物料发生碰撞，造成物料破碎。

  2.设备易磨损

  垂直螺旋输送机依靠较高的螺旋速度向上输送物料，螺旋叶片与管壁与物料充分接触，磨损快，会增加维护成本。

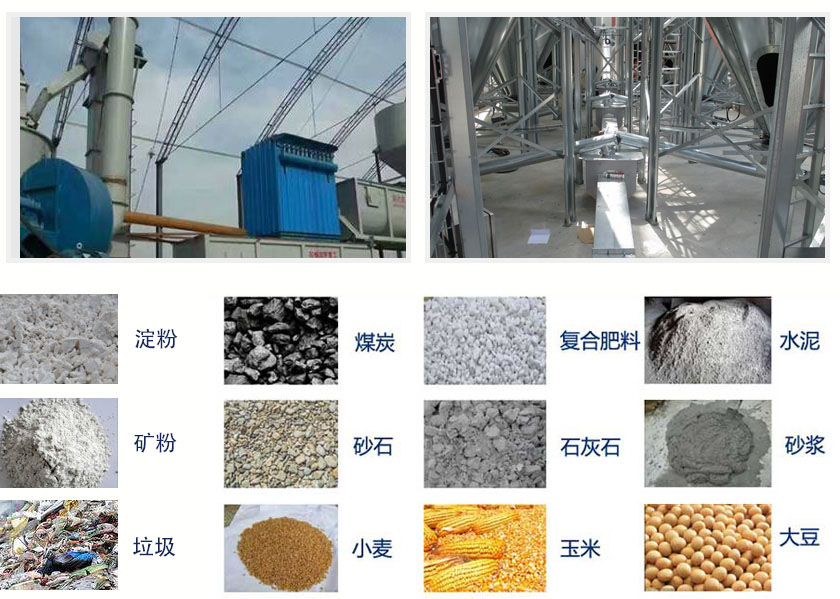

  垂直螺旋输送机应用

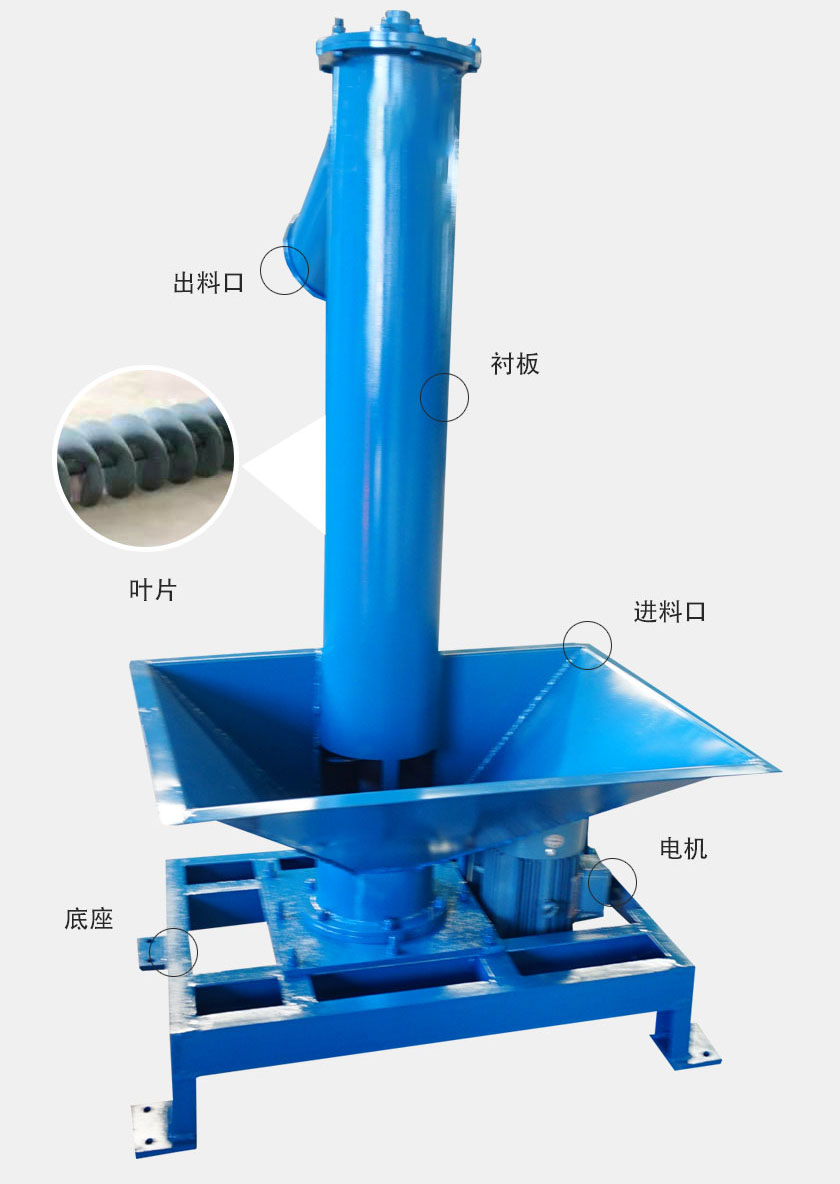

结构图
